Zobrazovanie optickými sústavami

Šošovky

Pre tenkú šošovku platí rovnaká zobrazovacia rovnica ako pre guľové zrkadlo, mení sa len konštrukcia lúčov a poloha ohnísk. Tenká šošovka má dve ohniská, predmetové FF a obrazové F′F', symetricky položené po oboch stranách.

Pri spojke sú ohniská skutočné. Lúč rovnobežný s optickou osou sa po prechode šošovkou láme cez obrazové ohnisko F′F'. Lúč mieriaci do optického stredu šošovky nemení smer. Lúč prechádzajúci cez predmetové ohnisko FF pokračuje za šošovkou rovnobežne s optickou osou.

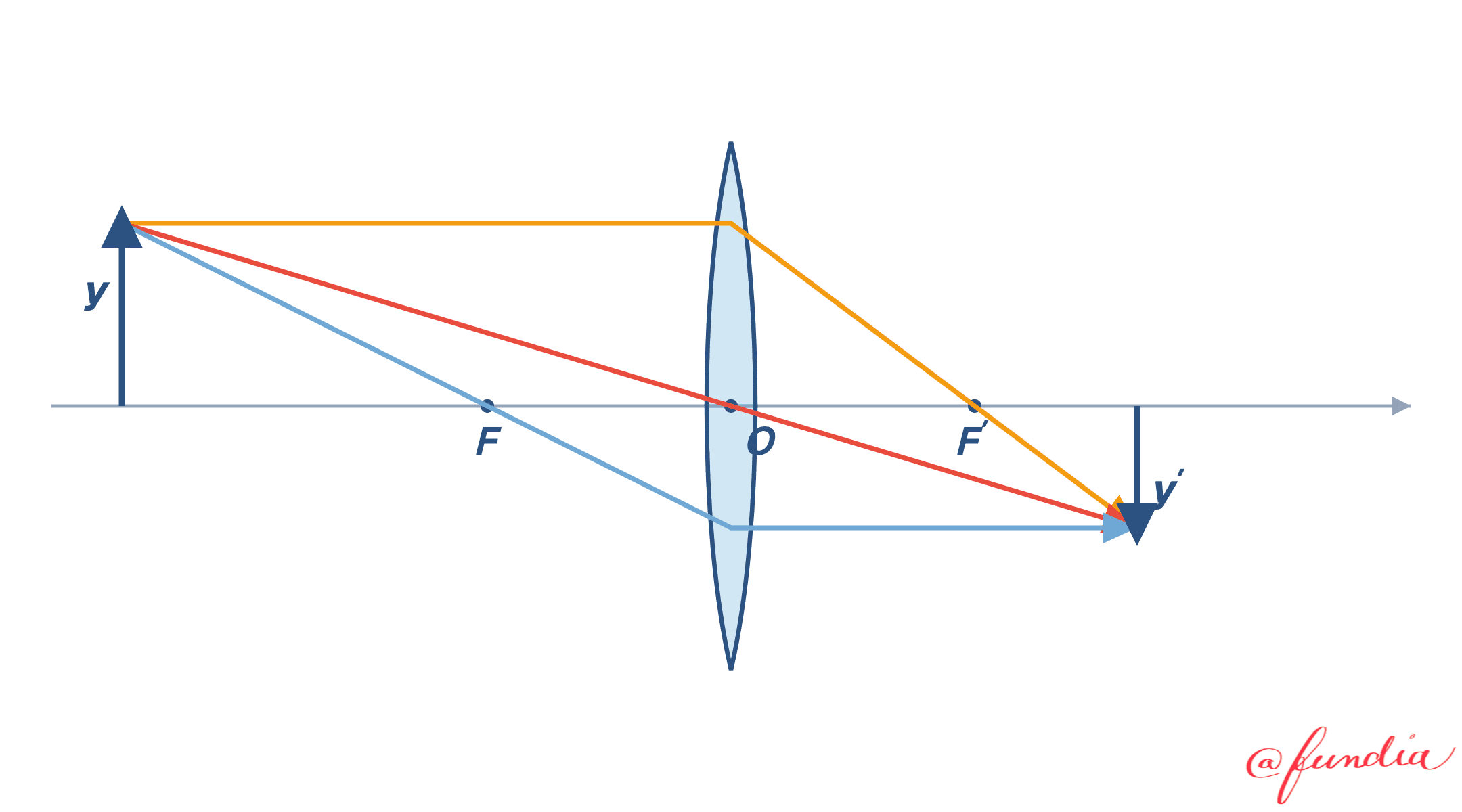

Konštrukcia obrazu spojkou. Z vrcholu predmetu vychádzajú tri lúče: rovnobežný s osou pokračuje cez obrazové ohnisko, lúč cez optický stred smer nemení a lúč cez predmetové ohnisko pokračuje rovnobežne s osou. Lúče sa za spojkou pretínajú a vytvárajú skutočný, prevrátený a zmenšený obraz.

Pri rozptylke sú ohniská neskutočné. Lúč rovnobežný s optickou osou sa láme tak, že jeho spätné predĺženie prechádza obrazovým ohniskom F′F'. Lúč mieriaci do optického stredu opäť nemení smer. Lúč, ktorý smeruje k predmetovému ohnisku FF ležiacemu za šošovkou, pokračuje po lome rovnobežne s optickou osou.

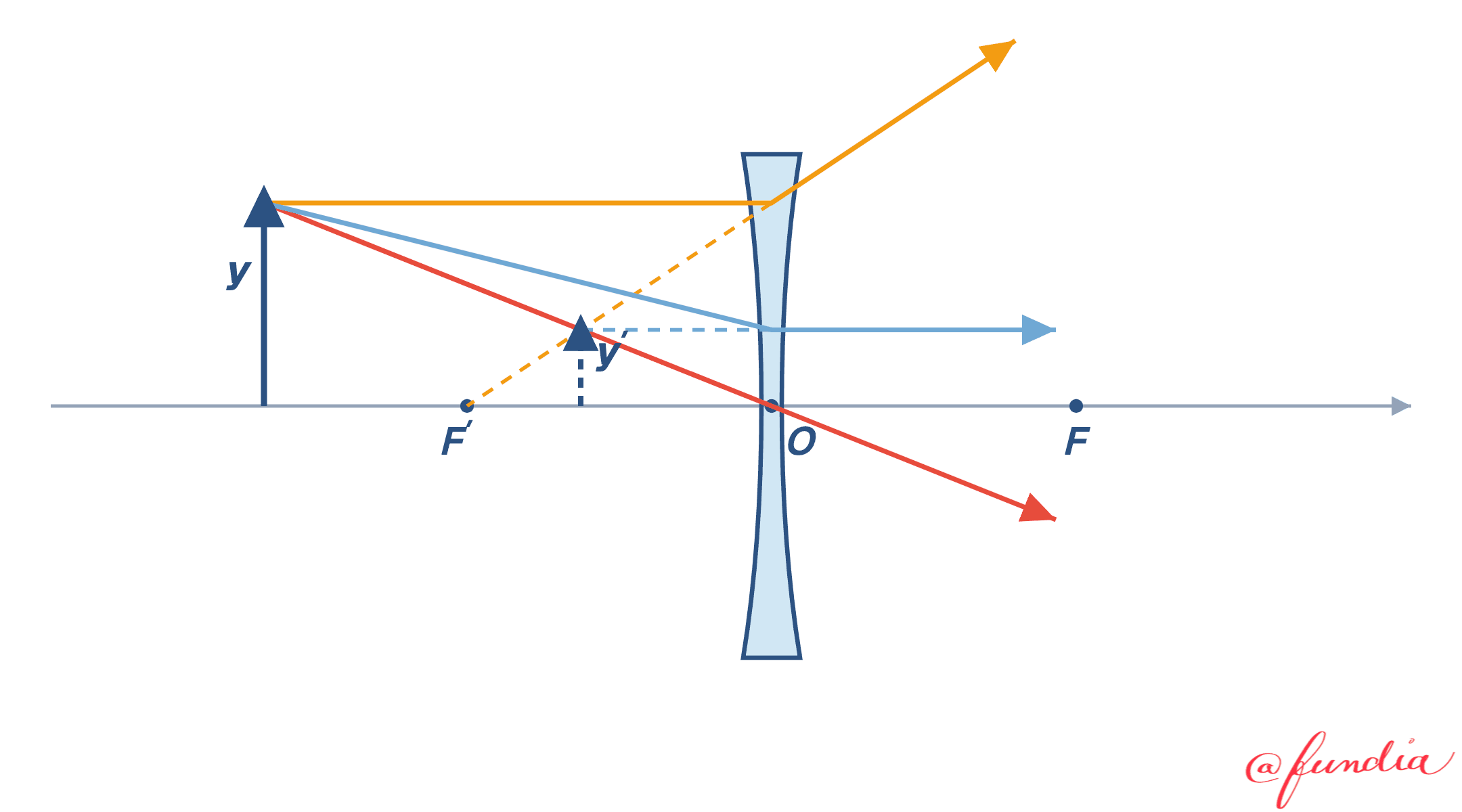

Konštrukcia neskutočného obrazu rozptylkou. Lúče sa za rozptylkou rozbiehajú, preto sa pretínajú až ich spätné predĺženia pred šošovkou na strane predmetu. Vzniká neskutočný, priamy a zmenšený obraz. Ohnisko rozptylky je neskutočné.
