Ampérmeter a voltmeter

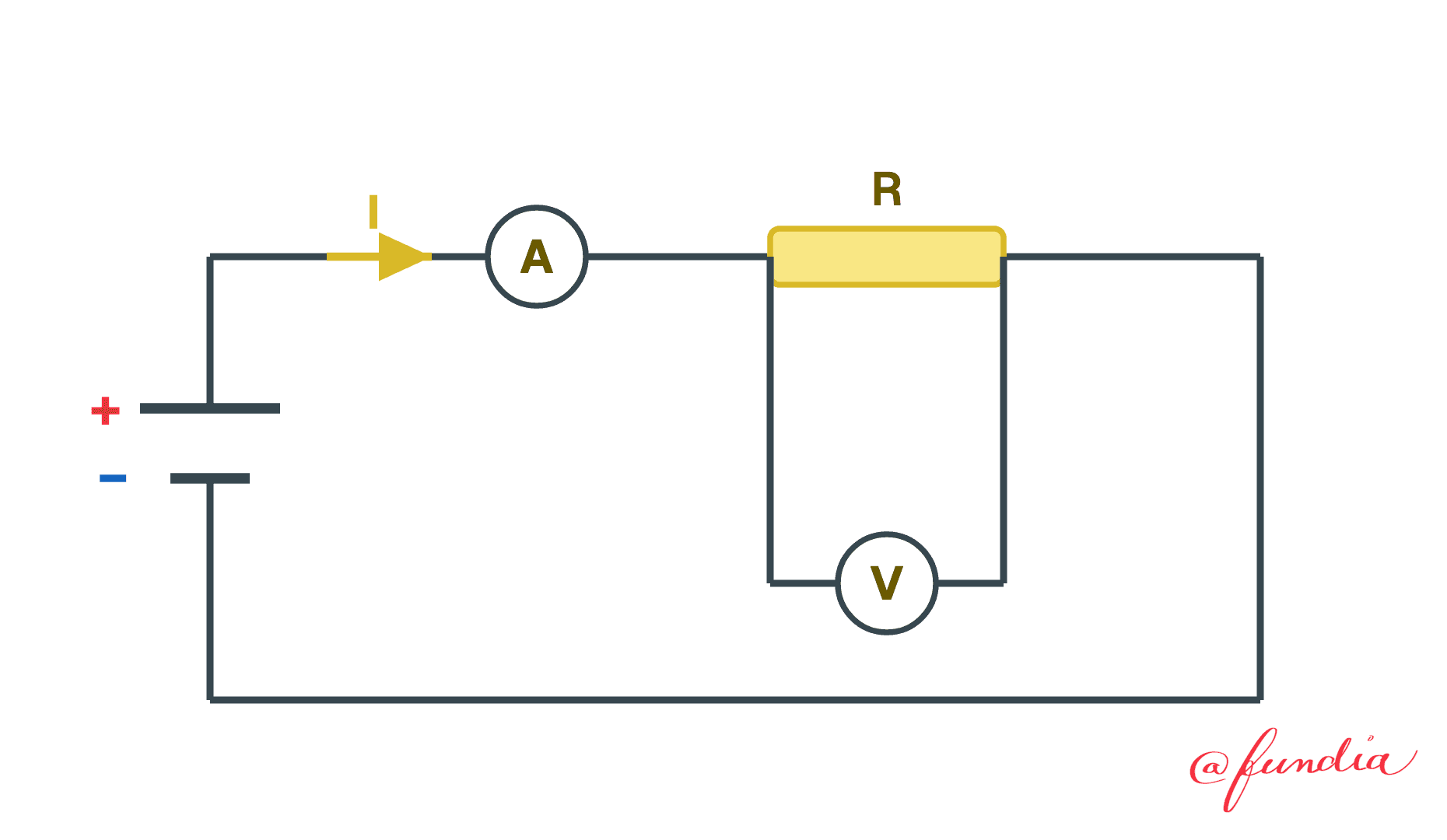

Na meranie v obvode používame dva základné prístroje a treba vedieť, ako sa zapájajú. Ampérmeter meria prúd a zapája sa do série s meraným prvkom, aby ním tiekol ten istý prúd; aby prúd zbytočne neznižoval, má veľmi malý vlastný odpor (ideálne nulový). Voltmeter meria napätie a zapája sa paralelne k prvku, na ktorom napätie meriame; aby z obvodu neodoberal prúd, má naopak veľmi veľký odpor (ideálne nekonečný).

Čo ak chceme merať väčší prúd, než náš ampérmeter zvládne? Pripojíme k nemu paralelne odpor, bočník $R_b$, ktorý odvedie časť prúdu mimo prístroja, takže vieme merať násobne väčší prúd. Analogicky pri voltmetri zapojíme do série predradný rezistor $R_p$, ktorý prevezme časť napätia, takže na voltmetri zostane len menší podiel a rozsah sa rozšíri. Princíp je v oboch prípadoch rovnaký, pridať pomocný odpor, ktorý si s meradlom prerozdelí prúd alebo napätie.
