PN prechod a dióda
Keď obidva typy spojíme v jedinom kryštáli. Na ich rozhraní, ktoré voláme PN prechod, sa časť elektrónov z oblasti N presunie k dieram v oblasti P a navzájom sa vyrušia, čiže rekombinujú. Ostane po nich úzky pás takmer bez voľných nosičov, ochudobnená vrstva.
Čo sa bude diať ďalej, rozhoduje spôsob zapojenia na zdroj.

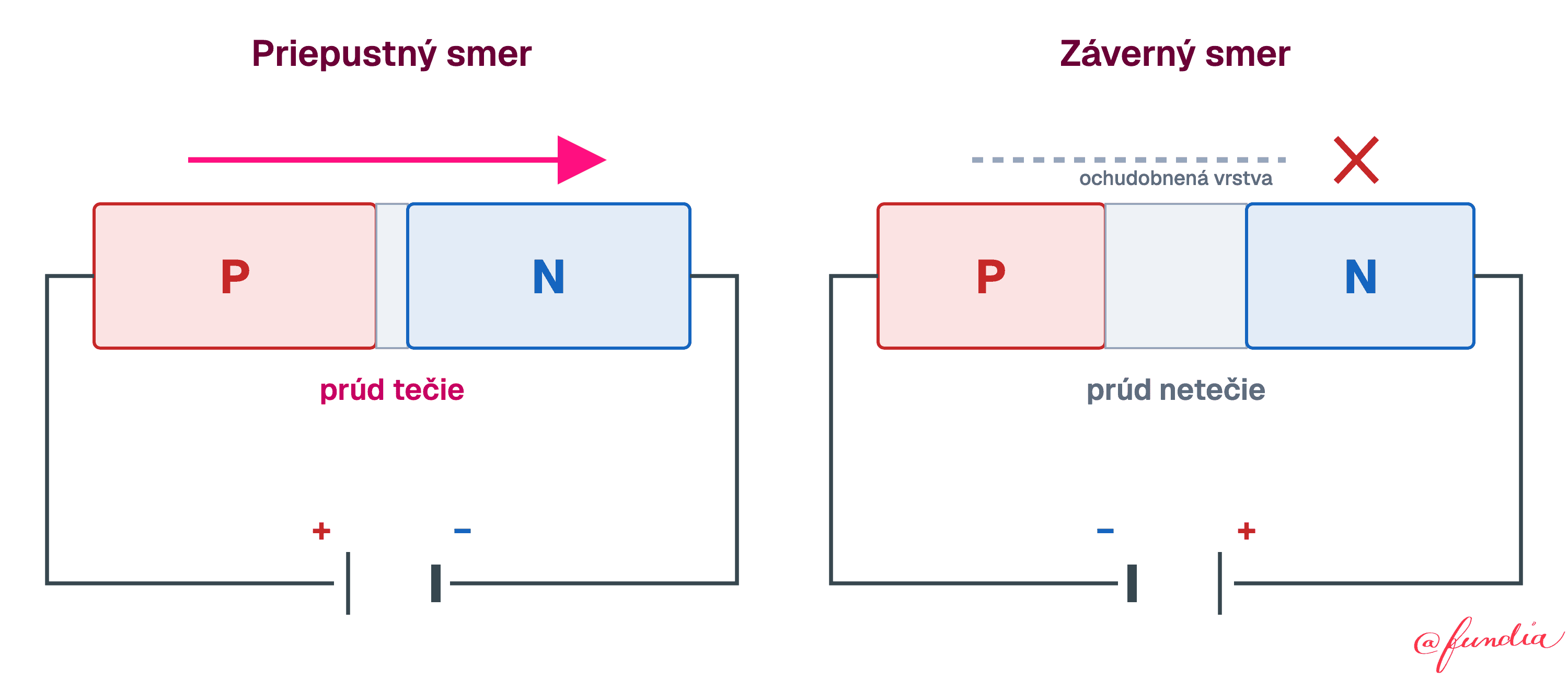

Pripojíme kladný pól k strane P a záporný k strane N, čiže do priepustného smeru, a vonkajšie pole ochudobnenú vrstvu stlačí natoľko, že ňou nosiče prejdú a prúd potečie.
Otočíme póly do záverného smeru: kladný pól k strane N a záporný k strane P, vrstva sa roztiahne, nosiče sa od prechodu odtiahnu a prúd neprejde.
Táto jednosmerná priepustnosť je celé tajomstvo diódy, najjednoduchšej súčiastky s jedným PN prechodom, ktorá sa správa ako ventil pre prúd. Nájdeš ju v usmerňovačoch, svieti ako LED, meria svetlo vo fotodióde a vyrába prúd v solárnom článku.
