Hladiny potenciálu

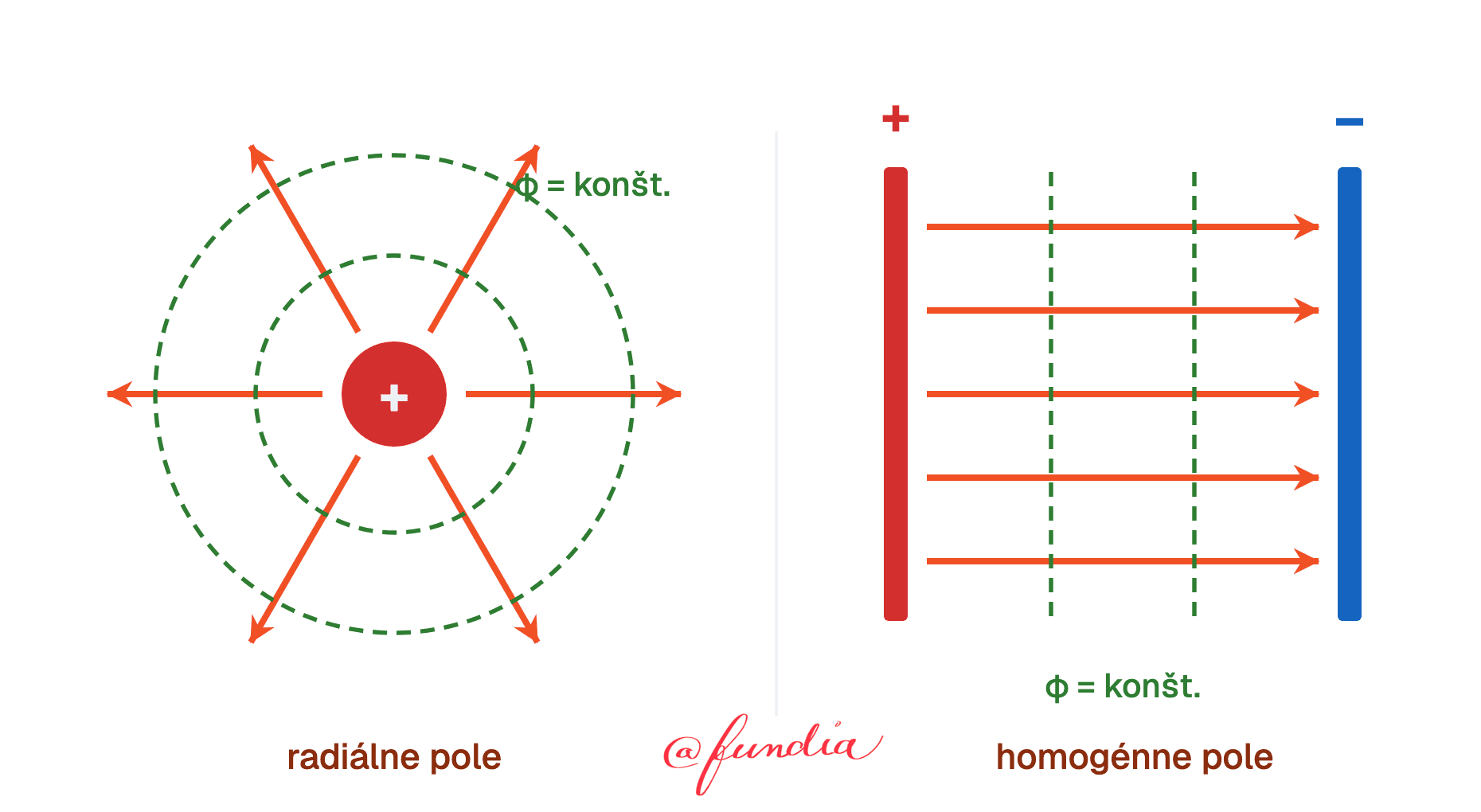

Keď už máme potenciál, vieme pole znázorniť ešte jedným spôsobom, nielen siločiarami, ale aj hladinami potenciálu. Ekvipotenciála je plocha, na ktorej majú všetky body rovnaký potenciál $\varphi$. V našich dvoch typoch poľa vyzerajú rôzne. Pri bodovom náboji tvoria koncentrické gule okolo náboja a v homogénnom poli rovnobežné roviny.

Najdôležitejšie na nich je, že ekvipotenciály sú vždy kolmé na siločiary. Dá sa to pekne odôvodniť. Keď posúvame náboj po ekvipotenciále, potenciál $\varphi$sa nemení, takže pole nekoná žiadnu prácu. Aby vyšla nula, musí byť sila (a teda aj intenzita $\overrightarrow{E}$) kolmá na smer pohybu. Práve preto pri prenose náboja po hladine potenciálu platí, že napätie je nulové a pole prácu nekoná.
