Pilinové obrazce
Ako pole zviditeľníme? Najnázornejšie pomocou železných pilín. Každá pilinka sa správa ako maličká magnetka, natočí sa do smeru poľa a spolu vytvoria pilinový obrazec, ktorý ukáže tvar magnetického poľa.

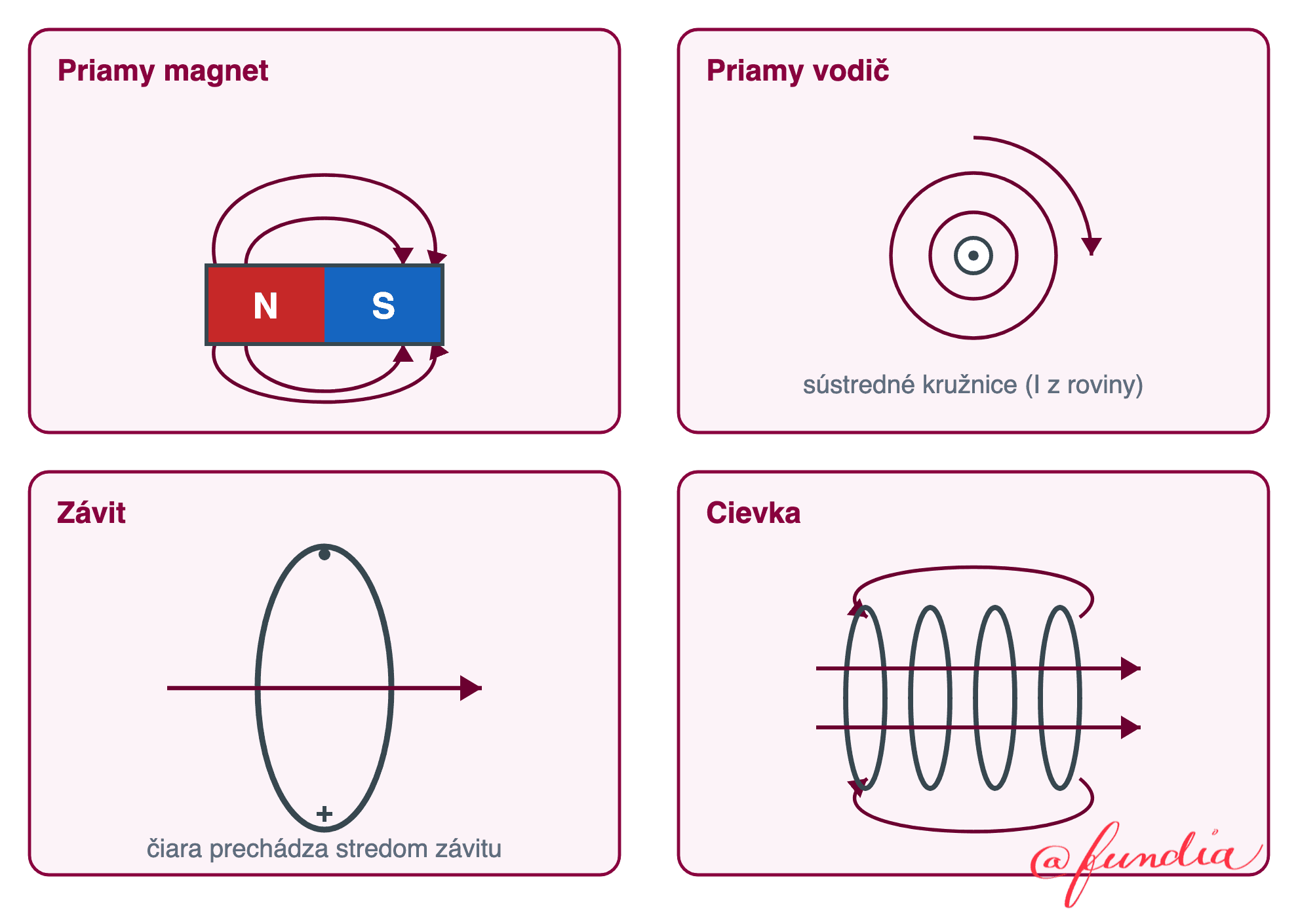

Štyri dôležité prípady:
Zdroj poľa | Tvar obrazca |
|---|---|
Permanentný magnet | krivky spájajúce N a S pól (von z N do S) |
Priamy vodič s prúdom | sústredné kružnice okolo vodiča |
Závit s prúdom | čiary prechádzajú stredom závitu |
Cievka | vnútri takmer homogénne pole, vonku ako pri tyčovom magnete |
Prúd vyvoláva to isté pole ako permanentný magnet. Magnetizmus je len o pohybe nábojov.
