Magnetické pole (základy)

Magnetická indukcia

Doteraz sme pole opisovali len kvalitatívne. Teraz potrebujeme kvantitatívnu veličinu, ktorá nám povie, aké silné pole vlastne je. Tou je magnetická indukcia B→\overrightarrow{B}, vektorová veličina charakterizujúca silové účinky magnetického poľa. Je to magnetická analógia intenzity E→\overrightarrow{E} z elektrostatiky.

Jej smer už poznáme, je to dotyčnica k indukčnej čiare v danom bode, orientovaná v smere čiary. A jej veľkosť definujeme cez silu, ktorou pole pôsobí na priamy vodič kolmý na pole. Keď do poľa vložíme vodič dĺžky ℓ\ell s prúdomII kolmo na B→\overrightarrow{B}, pole naň pôsobí magnetickou silou FmF_m. Pomer

B=FmI⋅ℓB = \frac{F_m}{I \cdot \ell}

je veľkosť magnetickej indukcie v danom mieste. Jednotkou je tesla (T), pomenovaná po Nikolovi Teslovi:

1T=1N⋅A−1⋅m−11 \mathrm{T} = 1 \mathrm{N} \cdot \mathrm{A}^{-1} \cdot \mathrm{m}^{-1}

Pre lepšiu predstavu, pozrite, aké rôzne veľké polia nás obklopujú:

Zdroj poľa

Magnetická indukcia

Pole Zeme

∼5⋅10−5;T\sim 5 \cdot 10^{-5} ; \mathrm{T}

Magnet na chladničke

rádovo 10−3 T10^{-3} \ \mathrm{T}

MRI v nemocnici

1,5 azˇ 3 T1{,}5 \text{ až } 3 \ \mathrm{T}

To už sú pri MRI naozaj obrovské polia.

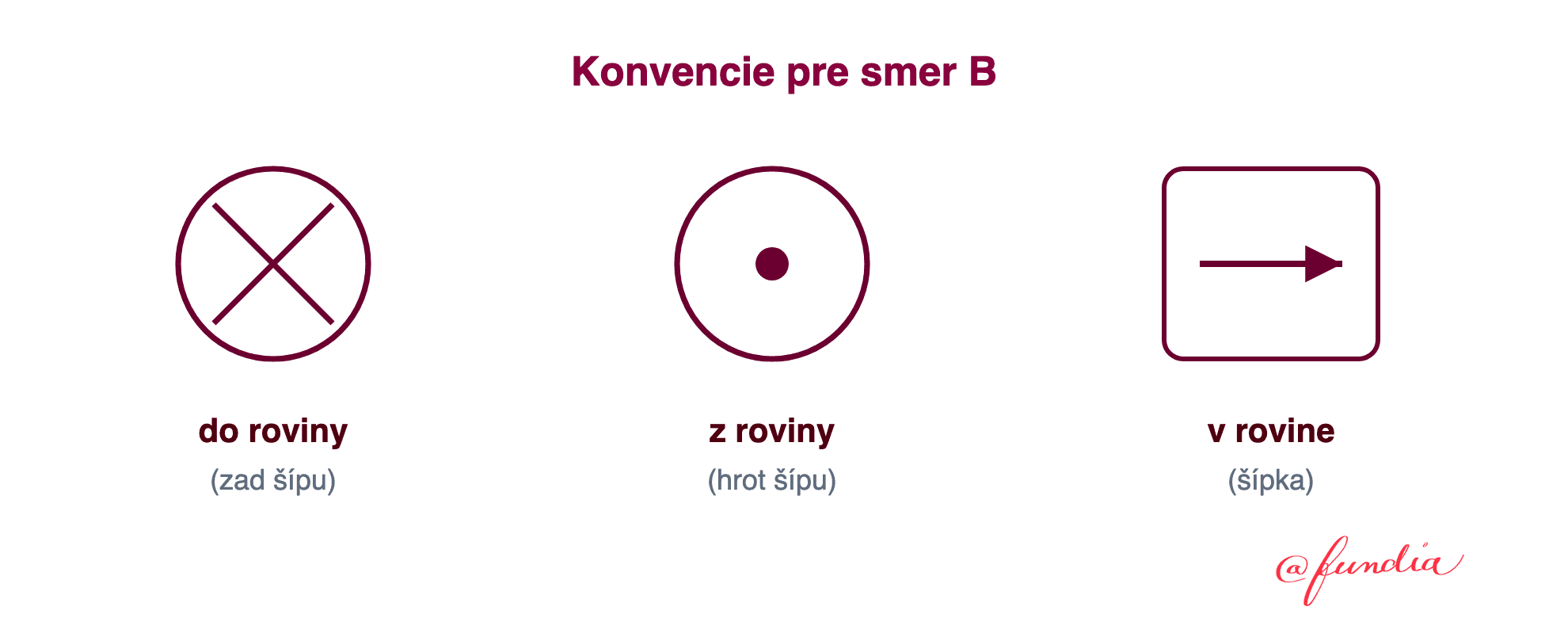

Pri kreslení ešte používame tieto konvencie pre smer B→\overrightarrow{B} kolmý na papier:

  • ⊗\otimes - pole smeruje do roviny papiera (vidíme zad šípu),

  • ⊙\odot - pole smeruje z roviny k nám (vidíme hrot šípu),

  • šípka - pole leží priamo v rovine papiera.

Tri spôsoby kreslenia smeru magnetickej indukcie B: krížik v krúžku pre pole smerujúce do roviny (zad šípu), bodka v krúžku pre pole z roviny k nám (hrot šípu) a vodorovná šípka pre pole ležiace v rovine.
